Участок с выраженным уклоном заметно отличается от ровной строительной площадки. Перепад высот влияет не только на внешний вид будущего дома, но и на то, как здание взаимодействует с грунтом, куда движется поверхностная вода, какие участки основания испытывают повышенное воздействие влаги и насколько сложной становится организация пространства вокруг постройки.
Одним из решений для сложного рельефа может стать разноуровневый фундамент. Его характерная особенность заключается в том, что отдельные части основания располагаются на разных высотных отметках и следуют общей конфигурации склона. Такая конструкция позволяет учитывать рельеф без попытки полностью превратить участок в горизонтальную площадку.
При этом разноуровневый фундамент нельзя рассматривать как универсальный вариант для любого склона. Его применимость связана с характеристиками грунта, рельефом, конструкцией дома, распределением нагрузок, движением воды и другими исходными условиями. Для понимания такого решения полезно рассматривать не способы его самостоятельного устройства, а конструктивную логику, преимущества, ограничения и признаки, требующие особого внимания при проектировании.

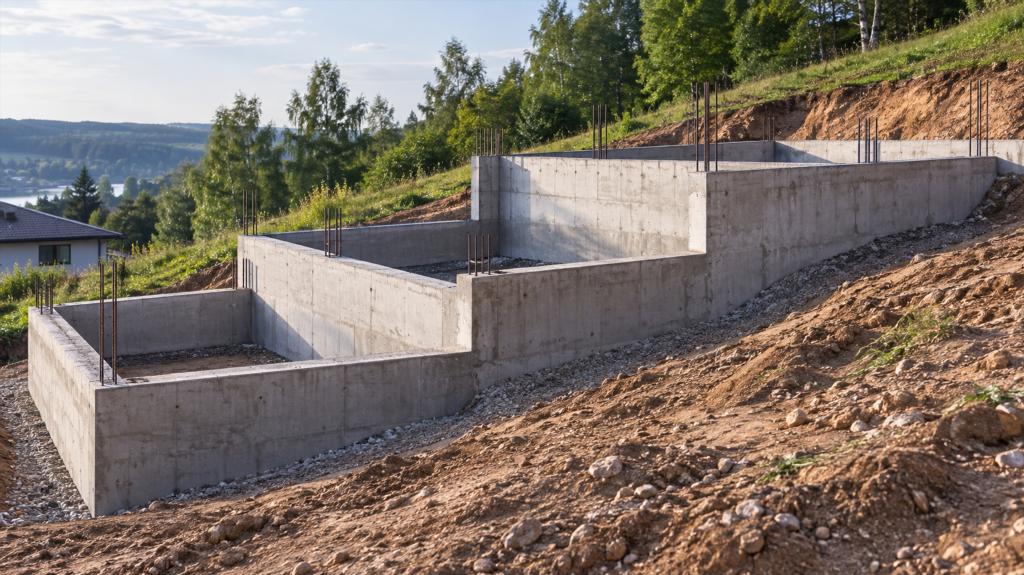

Что представляет собой разноуровневый фундамент
Под разноуровневым фундаментом обычно понимают основание, отдельные части которого находятся на разных отметках по высоте. В результате фундамент не образует одну непрерывную горизонтальную линию относительно рельефа участка.
На склоне такая конфигурация может быть связана с необходимостью приспособить основание здания к перепаду высот. Вместо чрезмерного заглубления всей конструкции с одной стороны или масштабного изменения естественного рельефа основание разбивают на участки, положение которых соответствует общей геометрии площадки.
Внешне это может восприниматься как ступенчатая структура. Однако конструктивный смысл значительно шире простой формы. Важно, как разные части основания работают совместно, передают нагрузки на грунт и взаимодействуют с перепадами высот.
Разноуровневое решение может использоваться в зданиях, где:
- площадка имеет выраженный уклон;
- сохранение части естественного рельефа считается целесообразным;
- нижняя и верхняя стороны дома существенно различаются по высоте относительно земли;
- архитектура предусматривает помещения или части здания на разных отметках;
- устройство полностью горизонтальной строительной площадки потребовало бы значительного вмешательства в рельеф.
Сам факт наличия склона еще не означает, что фундамент обязательно должен быть разноуровневым. Выбор конструкции зависит от совокупности условий конкретного участка.
Чем строительство на склоне отличается от строительства на ровной площадке
На горизонтальном участке условия вокруг основания обычно относительно однородны. Поверхность земли возле разных стен здания находится примерно на одной высоте, а распределение поверхностного стока проще прогнозировать.
На склоне ситуация меняется. Верхняя часть здания оказывается ближе к массиву грунта, а нижняя может располагаться значительно выше прилегающей территории. Вода движется по рельефу в направлении понижения, поэтому отдельные участки основания могут испытывать различное увлажнение.
Отличается и объем земляных преобразований. Попытка создать большую горизонтальную площадку на крутом рельефе может сопровождаться значительным снятием грунта в верхней части и формированием насыпи или других конструкций в нижней.
Участок со склоном требует оценки сразу нескольких взаимосвязанных факторов:
- устойчивости естественного рельефа;
- состава и состояния грунтов;
- особенностей движения поверхностной воды;
- взаимного положения дома и склона;
- высотных отметок отдельных частей здания;
- характера предполагаемых нагрузок;
- возможных изменений грунта после земляных работ.
Рассматривать только фундамент без окружающего рельефа недостаточно. Основание здания и склон работают как единая пространственная система.
Почему основание делают разноуровневым
Главная причина связана с необходимостью согласовать конструкцию здания с перепадом отметок поверхности.
Если рельеф заметно понижается вдоль дома, единая горизонтальная линия основания способна привести к значительной разнице между глубиной расположения конструкции с верхней и нижней сторон. Это может усложнить конструкцию и увеличить объем земляных работ.
Разноуровневое решение позволяет распределить отдельные части основания по высоте так, чтобы они лучше соответствовали форме участка.
Сохранение естественного рельефа
Полное выравнивание участка требуется не всегда. Иногда архитектура дома изначально строится вокруг существующего склона.
Это позволяет сохранить характер местности и использовать перепад высот как часть планировочной идеи. Например, различные стороны здания могут иметь неодинаковую высоту открытого цоколя, а входы и террасы располагаться на разных уровнях.
Однако сохранение рельефа не означает отсутствие земляных работ. Даже при бережном отношении к существующей форме участка грунт рядом со зданием неизбежно изменяется.
Сокращение чрезмерного заглубления
На склоне единый уровень основания иногда означает, что со стороны верхней части рельефа конструкция оказывается значительно глубже относительно поверхности земли, чем со стороны нижней.
Разноуровневая конфигурация способна уменьшить эту разницу. Вместо одного глубокого непрерывного уровня формируется система участков, соответствующих высотным условиям площадки.
Связь с архитектурой дома
Дом на склоне нередко имеет внутренние уровни, которые отличаются по высоте. Перепад рельефа может использоваться при организации входной зоны, технических помещений, цокольной части или отдельных объемов здания.
В подобных проектах конфигурация фундамента становится частью общей архитектурно-конструктивной схемы, а не самостоятельным элементом, выбранным отдельно от дома.
Преимущества разноуровневого решения
Главное преимущество заключается в возможности работать с существующим рельефом, не пытаясь полностью устранить его особенности.
При грамотно разработанном проекте такое основание может дать несколько практических преимуществ.
Более естественная посадка здания на склон
Дом лучше следует форме участка и может выглядеть менее оторванным от окружающего ландшафта. Особенно заметно это на территориях с выраженным природным рельефом.
Вместо высокой искусственной площадки или чрезмерно открытого основания с одной стороны архитектура может постепенно адаптироваться к перепаду земли.
Возможность уменьшить масштаб преобразования территории
Чем сильнее рельеф приходится изменять, тем больше возникает дополнительных задач. Снятый грунт требуется перемещать, складировать или вывозить, а сформированные откосы и насыпи должны сохранять устойчивость.
Разноуровневая схема в некоторых случаях позволяет снизить объем таких изменений. Но это преимущество проявляется только тогда, когда проект действительно согласован с особенностями участка.
Гибкость архитектурной планировки
Сложный рельеф способен стать не только ограничением, но и основой интересной планировки. Разные отметки помещений могут использоваться для разделения функциональных зон.
На нижней стороне склона появляется возможность сформировать более открытую часть здания, а верхняя сторона может быть сильнее связана с уровнем земли.
Какие ограничения есть у разноуровневого фундамента
Конструкция сложнее обычного основания на ровной площадке. Разница проявляется не только в геометрии, но и в характере взаимодействия отдельных участков.
Повышенные требования к исходным данным
Для оценки решения недостаточно знать только примерный уклон участка. Важны характеристики грунтов и особенности их залегания.
Даже визуально похожие склоны могут иметь совершенно разные свойства. Один может состоять из достаточно устойчивых грунтов, другой — включать слабые слои, переувлажненные зоны или неоднородные участки.
Проектирование без понимания геологического строения площадки повышает риск неверной оценки поведения основания.
Сложность сопряжения разных уровней
Переход между участками фундамента — конструктивно значимая зона. Здесь меняется положение основания относительно грунта, а нагрузки от здания должны передаваться без формирования опасных локальных концентраций.
Такие участки нельзя воспринимать как обычный декоративный перепад высоты. Они являются частью несущей системы здания.
Неодинаковые условия увлажнения
Верхняя сторона дома на склоне может находиться на пути поверхностного стока. После сильных осадков вода естественным образом перемещается вниз по рельефу и способна концентрироваться возле отдельных участков здания.
Нижняя сторона при этом находится в других условиях. Из-за этого воздействие влаги по периметру фундамента может быть неодинаковым.
Зависимость от состояния самого склона
Надежность основания невозможно оценивать отдельно от устойчивости окружающего грунтового массива.
Если склон склонен к смещениям, размыву или локальному разрушению, одной прочности фундамента недостаточно. Необходимо понимать причины поведения рельефа и возможное влияние строительных работ на его состояние.
Вода как один из ключевых факторов
Для дома на склоне движение воды особенно важно. Осадки не остаются равномерно распределенными по поверхности, а перемещаются в направлении понижения.
Это создает несколько возможных проблем:
- накопление воды возле верхней стороны здания;
- размывание открытых участков грунта;
- переувлажнение отдельных зон;
- вынос мелких частиц почвы;
- изменение состояния насыпных участков;
- образование локальных потоков после сильных дождей.
Ошибочно считать, что достаточно защитить только поверхность самого фундамента. На результат влияет устройство всей прилегающей территории: рельеф возле здания, состояние склонов, пути поверхностного стока и положение различных элементов благоустройства.
Почему нельзя рассматривать водоотведение отдельно от рельефа
Вода всегда движется в соответствии с формой поверхности. Изменение отметок участка способно перенаправить поток туда, где его раньше не было.
После строительства могут появиться кровля, дорожки, площадки и другие поверхности, которые иначе собирают и отводят осадки. В результате первоначальная картина движения воды меняется.
Для участка со сложным рельефом важно оценивать не только текущее состояние, но и то, как оно изменится после появления дома и благоустройства.
Грунт и его неоднородность
Склон редко представляет собой идеально однородный массив. Толщина слоев, плотность и влажность грунта могут меняться даже в пределах сравнительно небольшой площадки.
Разноуровневое основание дополнительно усложняет ситуацию: его отдельные части могут взаимодействовать с грунтом на разных высотных отметках.
Почему различия между участками имеют значение
Если грунт под одной частью здания обладает другими свойствами, чем под соседней, деформации могут происходить неравномерно.
Для здания опасны не только значительные перемещения основания, но и различия в поведении отдельных зон. Именно неравномерность способна вызывать дополнительные напряжения в конструкциях.
Поэтому при оценке проекта важен не только вопрос «достаточно ли прочный грунт», но и более широкий набор характеристик:
- насколько однородно основание под зданием;
- присутствуют ли слабые или нарушенные зоны;
- изменяется ли влажность по участку;
- есть ли насыпной или ранее перемещенный грунт;
- как земляные работы способны изменить состояние склона.
Земляные работы и изменение природного склона
Любая выемка грунта меняет существующее равновесие рельефа. На ровном участке последствия обычно локальнее, а на склоне вмешательство может затрагивать больший массив грунта.
Срезание верхней части склона, устройство площадок и формирование откосов изменяют геометрию поверхности. Насыпи также требуют внимания, поскольку их свойства отличаются от ненарушенного природного грунта.
Особенно важно различать естественное основание и участки, сформированные после перемещения земли. Внешне они могут выглядеть одинаково, но их поведение под нагрузкой различается.
Разноуровневый фундамент и подпорные конструкции — не одно и то же
На участках с перепадом высот фундамент иногда ошибочно воспринимают как элемент, который автоматически должен удерживать окружающий грунт.
Несущая система дома и конструкция, предназначенная для восприятия давления грунтового массива, решают разные задачи. В конкретном проекте они могут быть связаны, но функционально их нельзя считать взаимозаменяемыми.
Подпорные элементы рассматривают с учетом давления грунта, воды и формы рельефа. Фундамент предназначен прежде всего для передачи нагрузок от здания на основание.
Смешение этих функций без расчетного обоснования способно привести к неверному представлению о работе конструкций.
Характерные риски дома на склоне
У разноуровневого основания нет одного специфического дефекта, который встречается во всех случаях. Риски формируются сочетанием рельефа, грунтовых условий, воды и конструкции дома.
Наиболее значимыми считаются:
- неравномерные деформации отдельных частей основания;
- локальное переувлажнение грунта;
- размывание поверхности возле здания;
- нестабильность насыпных участков;
- изменение устойчивости откоса после земляных работ;
- чрезмерное давление грунта на заглубленные части здания;
- сложные деформации в местах перехода между уровнями;
- повреждения, связанные с изменением путей поверхностного стока.
Наличие одного из этих факторов не означает неизбежной проблемы. Значение имеет их сочетание и то, насколько полно они были учтены на стадии проекта.
Какие признаки на участке заслуживают особого внимания
Некоторые особенности рельефа могут указывать на процессы, которые необходимо оценить до принятия конструктивных решений.
К ним относятся:
- заметные трещины или разрывы на поверхности грунта;
- локальные просадки;
- участки постоянного переувлажнения;
- следы интенсивного размыва после дождей;
- наклоненные деревья или столбы без очевидной внешней причины;
- ранее сформированные насыпи неизвестного происхождения;
- старые подпорные сооружения с деформациями;
- следы перемещения грунта на откосах.
По отдельности такие признаки не дают точного диагноза состоянию участка. Они показывают, что площадка требует более внимательного инженерного исследования.
Типичные ошибки при оценке разноуровневого фундамента
Ориентация только на внешний уклон
Видимый перепад поверхности не показывает, что находится под землей. Два участка с одинаковым уклоном могут требовать совершенно разного подхода из-за различий в составе и состоянии грунтов.
Недооценка поверхностного стока
После строительства вода начинает перемещаться иначе. Кровля и твердые покрытия концентрируют осадки, а изменение рельефа способно направить поток к зданию.
Игнорирование этого фактора повышает вероятность локального переувлажнения.
Попытка рассматривать отдельные элементы изолированно
Фундамент, стены нижней части здания, прилегающий грунт, откос и система водоотведения взаимодействуют между собой.
Решение одной локальной задачи без оценки соседних элементов может изменить условия работы всей системы.
Перенос чужого проекта на другой участок
Фотография или схема удачного дома на склоне показывает только видимую часть решения. Она не раскрывает геологические условия, особенности грунта, расчетные нагрузки и скрытые элементы конструкции.
Внешнее сходство рельефа не делает проекты взаимозаменяемыми.
Представление о склоне как о постоянной форме
Рельеф может меняться под воздействием воды, промерзания, эрозии, земляных работ и благоустройства. Особенно чувствительны открытые или недавно сформированные участки грунта.
Когда разноуровневое решение выглядит оправданным
Такой фундамент может рассматриваться там, где перепад высот является устойчивой и существенной особенностью участка, а архитектура здания учитывает его с самого начала.
Хорошим признаком считается согласованность нескольких решений: форма дома соответствует рельефу, земляные работы не выглядят чрезмерными, движение поверхностной воды предусмотрено в общей концепции, а конструкция основания разработана с учетом фактических характеристик грунта.
Сомнения должны вызывать ситуации, когда разноуровневая схема выбирается только ради уменьшения объема бетона, копирования чужого проекта или попытки компенсировать сложный участок без полноценной оценки его состояния.
Какие вопросы полезно обсудить с проектировщиком
Вместо попытки самостоятельно определить размеры и конструктивные параметры разумнее получить понятное объяснение того, почему для конкретной площадки выбран именно такой вариант основания.
Полезно уточнить:
- какие свойства грунтов определяют выбранную схему;
- как учитывается перепад высот;
- что происходит в местах перехода между уровнями;
- как проект учитывает поверхностную и грунтовую воду;
- какие части здания взаимодействуют с грунтом сбоку;
- как земляные работы изменят существующий склон;
- где появятся выемки и насыпные участки;
- как будет организовано пространство возле верхней и нижней сторон дома;
- какие признаки деформаций требуют внимания во время эксплуатации.
Ответы на эти вопросы позволяют понять конструктивную логику проекта без необходимости самостоятельно выполнять инженерные расчеты.
Как разноуровневый фундамент влияет на архитектуру дома
Сложный рельеф способен заметно изменить восприятие здания. Один и тот же этаж со стороны верхней части участка может находиться почти на уровне земли, а со стороны нижней — значительно возвышаться над ней.
Это влияет на расположение входов, лестниц, террас и технических зон. Цокольная часть также может иметь неодинаковую высоту по разным фасадам.
Грамотно спроектированный дом использует эти особенности как часть архитектуры. При неудачной посадке на рельеф, напротив, приходится компенсировать перепады массивными земляными сооружениями, высокими открытыми участками основания или сложным благоустройством.
Что важно учитывать при сравнении с обычным фундаментом
Разноуровневая конструкция не является улучшенной версией обычного фундамента. Это решение для других исходных условий.
На ровной площадке искусственное создание перепадов чаще всего не дает самостоятельных преимуществ. На выраженном склоне стремление любой ценой сохранить одну отметку основания также может привести к неоправданному усложнению.
Сравнивать варианты имеет смысл не по принципу «какой фундамент лучше», а по тому, насколько конкретная схема соответствует:
- рельефу;
- характеристикам основания;
- архитектуре здания;
- условиям отвода воды;
- характеру земляных работ;
- требованиям к устойчивости окружающего грунта.
Итог
Разноуровневый фундамент позволяет адаптировать здание к участку с перепадом высот и сделать природный рельеф частью архитектурной и конструктивной концепции дома. Его преимущества связаны с возможностью уменьшить чрезмерное вмешательство в склон, гибче расположить здание и избежать некоторых неудобств, возникающих при попытке сформировать единую горизонтальную площадку.
Одновременно такая схема предъявляет повышенные требования к проектированию. На склоне особенно важны свойства и неоднородность грунта, устойчивость рельефа, движение воды, характер земляных работ и взаимодействие участков основания, расположенных на разных высотах.
Главная особенность строительства на сложном рельефе заключается в тесной связи всех элементов. Фундамент нельзя отделить от склона, склон — от воды, а земляные работы — от будущего поведения грунта. Разноуровневая конструкция становится рациональным решением только тогда, когда рассматривается как часть единой системы здания и участка, а не как самостоятельный способ приспособить типовой дом к неровной площадке.
