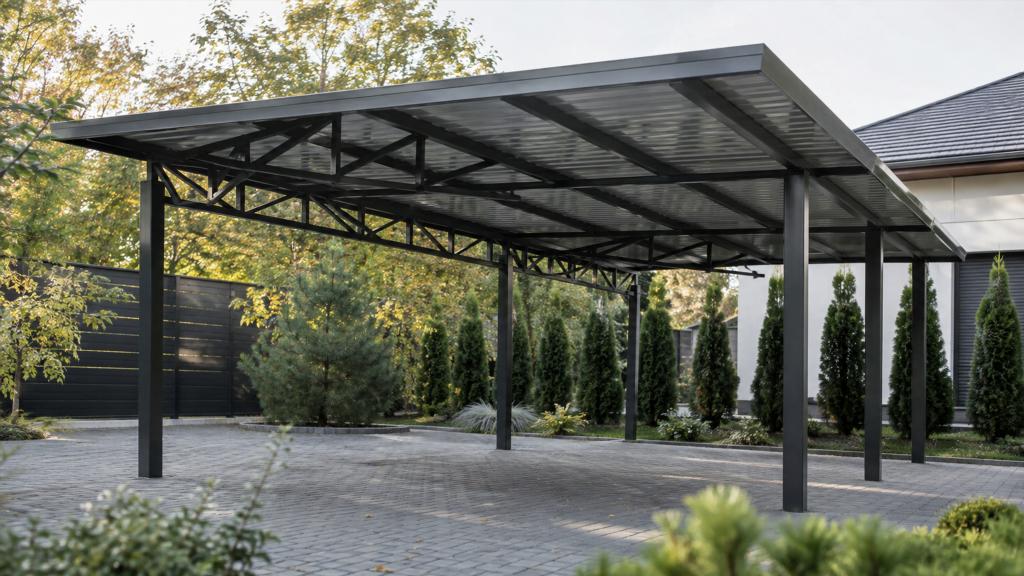

Металлический навес может выглядеть простой конструкцией: несколько опор, каркас и кровельное покрытие. На практике его надежность определяется не количеством металла и не массивностью отдельных деталей, а тем, насколько согласованно работают все элементы. Опоры передают нагрузку на основание, стойки удерживают верхнюю часть конструкции, продольные и поперечные элементы связывают каркас, а кровля воспринимает воздействие осадков и ветра.
При оценке навеса полезно смотреть не на отдельную трубу, балку или стойку, а на всю систему. Даже прочный металл не компенсирует неудачную геометрию, недостаточную жесткость соединений или неправильное распределение нагрузки. Хорошо продуманная конструкция отличается понятной схемой работы, устойчивостью и отсутствием элементов, которые явно перегружены по сравнению с остальными.
Из каких частей складывается металлический навес
Большинство металлических навесов имеют сходный набор конструктивных элементов, хотя их форма и расположение могут заметно отличаться.
Обычно в каркас входят:
- вертикальные опорные стойки;
- продольные элементы, соединяющие стойки между собой;
- поперечные балки или фермы;
- элементы кровельного каркаса;
- связи, повышающие пространственную жесткость;
- узлы соединения отдельных деталей;
- элементы крепления кровельного материала.
Каждая часть выполняет собственную функцию. Если один элемент рассматривается отдельно от остальных, легко ошибочно оценить надежность всей конструкции.
Например, мощные стойки сами по себе еще не означают, что навес устойчив. Если верхняя часть каркаса плохо связана, конструкция может оставаться податливой при боковом воздействии. Точно так же массивные балки не решают проблему, если нагрузка от них передается на опоры через слабые или неудобно расположенные узлы.
Почему форма каркаса имеет большое значение
Металлический навес представляет собой пространственную конструкцию. Он должен сохранять свою форму не только под вертикальной нагрузкой, но и при воздействиях с разных направлений.
Прямоугольная рамка без дополнительных элементов сравнительно легко изменяет геометрию: углы могут отклоняться, а верхняя часть — смещаться относительно опор. Для ограничения таких перемещений используют жесткие узлы, раскосы, ферменные элементы и другие решения, связывающие части каркаса.
Чем больше размеры навеса, тем заметнее становится роль пространственной жесткости. Небольшая конструкция может казаться устойчивой благодаря коротким элементам, тогда как у длинного или высокого навеса те же конструктивные принципы проявляют свои слабые стороны гораздо сильнее.
Что называют жесткостью конструкции
Жесткость не следует путать с прочностью. Прочный элемент способен выдерживать значительное воздействие без разрушения. Жесткий элемент мало деформируется под нагрузкой.
Для навеса важны оба свойства. Конструкция может не разрушаться, но заметно раскачиваться или прогибаться. Такие перемещения способны отрицательно влиять на соединения, кровельное покрытие и долговечность всего сооружения.
При визуальной оценке полезно обращать внимание на наличие элементов, препятствующих боковым смещениям и изменению формы каркаса.
Опорные стойки и их роль
Стойки воспринимают нагрузку от верхней части навеса и передают ее вниз. Их работа зависит не только от материала и формы сечения, но и от высоты, расположения и способа связи с остальным каркасом.
Высокие узкие стойки обычно более чувствительны к боковым воздействиям, чем короткие. При большой высоте конструкции возрастает значение связей между стойками и верхними элементами.
Важна и общая схема расположения опор. Если значительная часть навеса имеет большие свободные участки без промежуточной поддержки, нагрузка перераспределяется на балки и другие несущие элементы.
Оценивать стойки стоит вместе с несколькими факторами:
- расстоянием между опорами;
- высотой навеса;
- жесткостью верхней обвязки;
- характером соединений;
- наличием диагональных связей;
- формой и массой кровельной части.
Толщина металла или визуальная массивность стойки без этих сведений мало говорит о поведении всей системы.
Поперечные балки и фермы
Верхняя часть навеса перекрывает пространство между опорами. Для этого используют балки, фермы или комбинированные конструкции.
Балка работает как сравнительно простой несущий элемент. Под нагрузкой она стремится прогнуться. Чем больше свободное расстояние между опорами, тем заметнее становится влияние ее формы и жесткости.
Ферма устроена иначе. Она состоит из нескольких элементов, образующих геометрически устойчивую систему, часто с треугольными участками. Такая конструкция позволяет распределять воздействие между отдельными деталями.
Наличие фермы не является автоматической гарантией надежности. Значение имеют ее геометрия, качество соединений и согласованность с остальной частью каркаса. Декоративная конструкция, внешне напоминающая ферму, может работать совсем иначе, чем полноценный несущий элемент.
Почему треугольная геометрия часто встречается в навесах
Треугольник трудно изменить по форме без изменения длины его сторон. Прямоугольник значительно легче превращается в подобие параллелограмма при боковом воздействии.
По этой причине диагональные элементы и треугольные участки часто используются там, где необходимо увеличить геометрическую устойчивость металлического каркаса.
Их можно увидеть:
- в фермах;
- между стойками;
- под верхними балками;
- в боковых участках каркаса;
- в некоторых вариантах связей кровельной части.
Количество таких элементов само по себе не является показателем качества. Важнее, какие части конструкции они связывают и какое перемещение ограничивают.
Продольная и поперечная устойчивость
Навес может быть устойчивым в одном направлении и недостаточно жестким в другом.
Поперечную устойчивость часто легче заметить визуально, особенно у конструкций со скатной или арочной крышей. Продольная часть иногда выглядит как ряд одинаковых рам, соединенных горизонтальными элементами. Если между этими рамами недостаточно связей, конструкция может оставаться чувствительной к воздействиям вдоль своей длины.
При оценке каркаса следует мысленно посмотреть на него с разных сторон. Полезный вопрос звучит так: что препятствует смещению верхней части относительно нижней в каждом направлении?
Если ответ заключается только в жесткости самих стоек, стоит внимательнее рассмотреть общую конструктивную схему.
Как кровля влияет на каркас
Кровельный материал нельзя считать только декоративной оболочкой. Он передает воздействия на несущую конструкцию и одновременно сам зависит от ее жесткости.
Различные покрытия отличаются массой, формой, жесткостью и способом крепления. Одни материалы способны перекрывать относительно небольшие промежутки между элементами каркаса, другим требуется более частая поддержка.
Особое значение имеет форма крыши.
У навесов встречаются:
- односкатные конструкции;
- двускатные;
- арочные;
- плоские или визуально почти плоские;
- сложные комбинированные формы.
Форма определяет не только внешний вид, но и направление передачи нагрузки. Она влияет на расположение несущих элементов, работу стыков и восприимчивость конструкции к ветровому воздействию.
Почему ветер особенно важен для навеса
Навес отличается от закрытого здания большой открытой площадью и сравнительно легкой конструкцией. Кровля может воспринимать воздействие не только сверху или сбоку. При определенных условиях возникают силы, направленные вверх.
Это принципиально важно для понимания работы каркаса. Недостаточно рассматривать навес как конструкцию, которую нагрузки исключительно прижимают к земле.
Ветровое воздействие способно создавать:
- боковое давление;
- раскачивание каркаса;
- нагрузку на крепления кровли;
- усилия в соединениях стоек и верхних элементов;
- воздействие, стремящиеся приподнять часть кровельной конструкции.
По этой причине узлы соединения и общая пространственная схема имеют не меньшее значение, чем несущая способность отдельных металлических деталей.
Снег и другие вертикальные воздействия
На кровле могут задерживаться осадки, а их распределение не всегда бывает равномерным. На некоторых участках нагрузка оказывается выше, чем на других.
На характер ее распределения влияют форма крыши, окружающие строения, перепады высоты и особенности расположения навеса.
Нежелательно оценивать конструкцию только по состоянию в сухую погоду. Каркас должен рассматриваться с учетом того, что условия эксплуатации меняются.
Дополнительное значение может иметь собственная масса кровли и подвешенных элементов. Иногда к навесу впоследствии добавляют освещение, декоративные детали, водоотводные элементы или боковые панели. Каждое такое изменение влияет на исходную систему.
Пристроенный навес и отдельно стоящая конструкция
По расположению металлические навесы можно условно разделить на отдельно стоящие и связанные со зданием.
Отдельно стоящая конструкция имеет собственную систему опор. Ее устойчивость формируется самим каркасом и его связями с основанием.
Пристроенный навес конструктивно сложнее с точки зрения взаимодействия с существующим зданием. Визуально может казаться, что стена дома автоматически становится надежной опорой. Однако характер соединения с существующей конструкцией имеет большое значение.
При оценке пристроенного варианта полезно различать два принципа: навес может фактически опираться на здание либо лишь находиться рядом и иметь собственную несущую систему. Эти решения по-разному распределяют воздействия.
Состояние стены, материал здания и особенности существующих конструкций также могут иметь значение, поэтому конкретные узлы примыкания нельзя оценивать только по фотографии или общей схеме.
Соединения — один из ключевых участков каркаса
Металлическая конструкция представляет собой не набор независимых элементов, а систему соединений.
В местах стыков передаются усилия между стойками, балками, фермами и связями. Слабый узел может ограничивать возможности гораздо более мощных элементов, расположенных рядом.
В металлических навесах применяются различные способы соединения деталей. Для общей оценки важнее не тип соединения как таковой, а его функция.
Хорошо читаемый конструктивный узел должен обеспечивать передачу тех воздействий, ради которых соединяемые элементы вообще присутствуют в каркасе.
Стоит насторожиться, если визуально массивная часть конструкции держится на небольшом количестве явно локализованных точек соединения или если отдельные детали каркаса соприкасаются лишь на коротких участках без понятной конструктивной логики.
Как распознать неравномерную конструктивную схему
Одна из распространенных особенностей неудачных конструкций — резкая разница между мощностью отдельных элементов.
Например, очень крупные стойки могут сочетаться с заметно более легкой верхней частью. Возможна и противоположная ситуация: массивная кровельная система удерживается тонкими длинными опорами с небольшим количеством связей.
Сама разница размеров не доказывает наличие проблемы. Разные элементы выполняют разные функции. Однако резкая несогласованность служит поводом подробнее оценить схему передачи нагрузок.
Полезно посмотреть, можно ли мысленно проследить путь воздействия:
кровельное покрытие передает его элементам верхнего каркаса, затем балкам или фермам, далее стойкам и через них основанию.
Если какой-либо участок этой цепочки выглядит неопределенно, именно там требуется наиболее внимательная профессиональная оценка.
Почему увеличение количества металла не всегда повышает надежность
Распространенная ошибка — связывать надежность навеса исключительно с массивностью.
Лишние металлические элементы увеличивают собственную массу сооружения и не обязательно улучшают его работу. Если дополнительная деталь расположена там, где она практически не участвует в передаче воздействий или повышении жесткости, ее польза может быть минимальной.
Рациональная конструкция отличается не максимальным количеством металла, а понятной работой каждого элемента.
Хорошая схема обычно позволяет ответить на несколько вопросов:
- какую функцию выполняет этот элемент;
- с какими деталями он связан;
- какое перемещение он ограничивает;
- какую нагрузку передает;
- что изменится в работе каркаса при его отсутствии.
Если назначение детали невозможно понять даже на уровне общей конструкции, ее наличие само по себе не является доказательством надежности.
Типичные слабые места металлических навесов
У разных конструкций проблемы возникают в разных участках, но существует несколько зон, которым стоит уделять повышенное внимание.
Слишком длинные свободные участки
Чем больше расстояние между точками поддержки, тем заметнее могут становиться прогибы и деформации несущих элементов.
Это относится не только к основным балкам, но и к деталям, на которых непосредственно закреплено кровельное покрытие.
Недостаток пространственных связей
Навес может казаться прочным при вертикальном воздействии, но оставаться подвижным в продольном или поперечном направлении.
Особенно заметна эта проблема у высоких и протяженных конструкций.
Слабые переходы между крупными элементами
Массивная балка не реализует свои возможности, если связь со стойкой не обеспечивает согласованную работу.
Поэтому место соединения часто требует не меньшего внимания, чем сами детали.
Непродуманное примыкание к зданию
У пристроенных навесов слабым участком может оказаться зона взаимодействия с домом. Здесь одновременно важны конструктивная надежность, защита от осадков и различия в поведении двух сооружений.
Добавленные позднее элементы
Боковые панели, дополнительная кровля, тяжелые декоративные детали и другие изменения могут существенно изменить то, как навес воспринимает ветер и другие воздействия.
Особенно заметно меняется поведение конструкции после закрытия ранее открытых сторон.
Коррозия и долговечность каркаса
Даже удачно спроектированный металлический каркас постепенно теряет преимущества, если металл остается незащищенным от неблагоприятной среды.
Коррозия развивается особенно активно в местах, где задерживается влага. Уязвимыми могут быть стыки деталей, повреждения защитного слоя, скрытые полости и участки с плохим отводом воды.
При осмотре конструкции полезно обращать внимание не только на крупные пятна ржавчины. Более важными признаками могут оказаться локальные повреждения в ответственных соединениях.
Поверхностная коррозия и глубокое разрушение металла — разные состояния. По одному внешнему признаку нельзя точно определить остаточную способность элемента, но выраженное поражение соединений или несущих деталей требует профессиональной оценки.
Что говорит о хорошо продуманной конструкции
Качественно организованный навес обычно выглядит не просто массивным, а конструктивно последовательным.
У него прослеживается понятная связь между всеми частями. Верхние элементы имеют логичные точки опоры, стойки объединены в устойчивую систему, а длинные направления каркаса не остаются полностью без связей.
К признакам продуманного решения можно отнести:
- понятную схему передачи нагрузок;
- согласованную геометрию каркаса;
- отсутствие необъяснимо слабых участков;
- достаточную пространственную связанность элементов;
- аккуратные и логично расположенные соединения;
- соответствие формы каркаса форме кровли;
- отсутствие мест постоянного скопления воды;
- возможность осмотра и обслуживания основных металлических деталей.
Эти признаки позволяют составить общее представление о конструкции, но не заменяют инженерной проверки конкретного сооружения.
Какие изменения могут повлиять на уже существующий навес
Навес иногда меняется в процессе эксплуатации. Владельцы добавляют боковые стенки, меняют кровельный материал, устанавливают дополнительное оборудование или расширяют покрытую площадь.
Такие изменения нельзя рассматривать только как отделочные.
Закрытие боковых сторон, например, меняет характер взаимодействия конструкции с ветром. Замена легкого покрытия более тяжелым увеличивает постоянную нагрузку. Расширение крыши увеличивает площадь, воспринимающую внешние воздействия.
Даже если исходная конструкция находилась в хорошем состоянии, ее поведение после существенной переделки может измениться.
Что оценивать при осмотре готового навеса
Без выполнения расчетов можно обратить внимание на общие признаки состояния сооружения.
Полезно осмотреть:
- сохраняют ли стойки визуально нормальное положение;
- нет ли заметных постоянных прогибов;
- не появилась ли деформация отдельных участков кровли;
- сохраняют ли соединения исходную форму;
- отсутствуют ли выраженные очаги коррозии в ответственных местах;
- нет ли заметного расхождения элементов в стыках;
- не появились ли участки, где вода постоянно воздействует на металл;
- не были ли добавлены элементы, заметно изменившие исходную конструкцию.
Особое внимание требуется, если деформация появилась недавно или продолжает увеличиваться. Изменение геометрии конструкции часто важнее небольших косметических дефектов покрытия.
Какие ошибки возникают при оценке навеса по внешнему виду
Внешне аккуратная конструкция не обязательно обладает хорошей несущей схемой, а массивный каркас не обязательно рационален.
Не стоит делать вывод о надежности только по размеру металлических профилей. Не менее важны длина элементов, геометрия, соединения и условия работы.
Также малоинформативно сравнивать два навеса только визуально. Одинаковые по размеру сооружения могут иметь разную высоту, форму крыши, расположение опор и условия эксплуатации.
Еще одна ошибка — учитывать только вертикальную нагрузку. Для открытых сооружений боковые воздействия и пространственная устойчивость имеют большое значение.
Когда особенно важна профессиональная оценка
Общее понимание конструкции помогает заметить потенциально слабые места, но некоторые ситуации требуют проверки специалистом.
К ним относятся заметные прогибы, перекосы, изменение положения стоек, повреждение ответственных соединений, выраженная коррозия несущих элементов или существенная переделка существующего навеса.
Профессиональная оценка особенно важна перед увеличением площади кровли, закрытием боковых сторон или заметным изменением массы конструкции. Такие работы меняют условия, на которые мог быть рассчитан исходный каркас.
Конструкция как единая система
Металлический навес стоит оценивать по взаимодействию всех частей. Надежность формируется не одной прочной балкой, не толстыми стойками и не количеством сварных или болтовых соединений.
Опоры, балки, фермы, продольные связи, кровельные элементы и узлы должны работать совместно. Существенную роль играют геометрия сооружения, его высота, размеры открытых участков и способность сохранять форму при воздействиях с разных направлений.
Наиболее полезный подход к оценке навеса — проследить путь передачи нагрузки и понять, какие элементы обеспечивают устойчивость конструкции. Если эта схема читается ясно, детали связаны между собой последовательно, а у каркаса нет очевидно уязвимых участков, конструктивное решение выглядит гораздо более убедительно, чем просто массивный набор металлических профилей.
