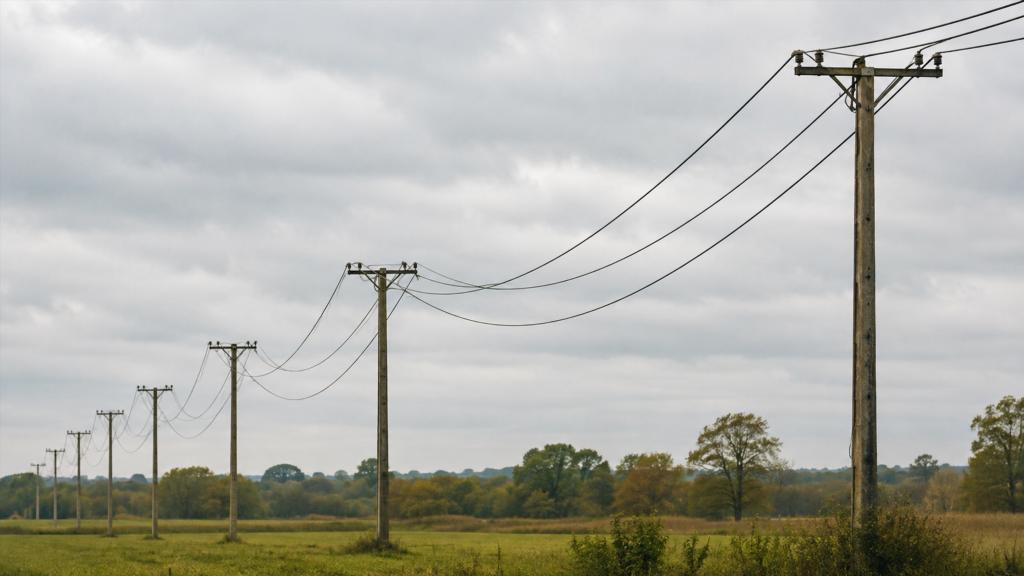

Провисание проводов между опорами — нормальная особенность воздушных линий. Провод не может располагаться между точками крепления как идеально прямая струна: под собственным весом он образует плавную кривую. На ее форму влияют длина пролета, масса провода, температура воздуха, ветер, осадки, состояние опор и креплений. Само наличие провеса еще не говорит о неисправности. Настораживать должны заметные изменения, чрезмерное приближение провода к земле, конструкциям или растительности, а также выраженная разница между соседними пролетами.
Сложность визуальной оценки заключается в том, что состояние линии постоянно меняется. Провод, который выглядит более натянутым в холодную погоду, при повышении температуры может опуститься ниже. После снегопада или образования наледи нагрузка увеличивается, а сильный ветер способен изменить положение проводов относительно друг друга и опор.
Понимание причин провисания помогает отличать обычное поведение воздушной линии от признаков, которые требуют профессиональной оценки.
Почему провод между опорами всегда имеет провес
Любой подвешенный гибкий элемент прогибается под собственной массой. Провод воздушной линии не является исключением. Его закрепляют на определенной высоте, но участок между точками крепления остается свободным и под действием силы тяжести принимает дугообразную форму.
Полностью исключать провес не только невозможно, но и нецелесообразно. Чрезмерное натяжение создавало бы значительную механическую нагрузку на сам провод, крепежные элементы и опоры. При изменении температуры металл расширяется и сжимается, поэтому линии необходимо сохранять возможность компенсировать эти изменения без опасного роста напряжений в материале.
На внешний вид пролета одновременно воздействуют:
- масса и конструкция провода;
- расстояние между соседними опорами;
- температура окружающего воздуха;
- ветровая нагрузка;
- снег и наледь;
- особенности крепления;
- положение и состояние опор;
- механические воздействия на линию.
Из-за сочетания этих факторов одинаково выглядящих пролетов даже на одной линии может не быть.
Как температура влияет на провисание
Металлические проводники изменяют размеры при нагревании и охлаждении. Это свойство заметно проявляется на длинных участках воздушных линий.
При повышении температуры провод несколько удлиняется. Поскольку точки его крепления остаются на своих местах, дополнительная длина проявляется увеличением провеса. В жаркую погоду нижняя часть пролета может располагаться заметно ниже, чем в холодный день.
При понижении температуры происходит обратный процесс. Провод сокращается, его натяжение возрастает, а дуга между опорами становится менее выраженной.
Разница особенно хорошо видна при сравнении одной и той же линии летом и зимой. Изменение внешнего вида само по себе не является достаточным признаком неисправности.
Нагрев зависит не только от погоды
Температура самого проводника не всегда совпадает с температурой воздуха. На его нагрев могут влиять солнечное излучение и электрическая нагрузка. По этой причине внешний вид пролета способен меняться даже в течение одного дня.
Утром линия может выглядеть более натянутой, а после продолжительного нагрева — иметь более выраженный провес. Оценивать состояние только по одному наблюдению без учета условий недостаточно.
Почему длина пролета имеет значение
Чем больше расстояние между соседними опорами, тем заметнее может быть дуга провода. На длинном свободном участке собственная масса проводника распределяется на значительном расстоянии, а нижняя точка оказывается дальше от мест крепления.
Это не означает, что любой длинный пролет проблемный. Конструкция воздушной линии изначально должна учитывать расстояние между опорами, свойства проводника и предполагаемые нагрузки.
Настораживает не сама длина пролета, а изменение его геометрии по сравнению с прежним состоянием или соседними сопоставимыми участками. Если одна секция внезапно стала выглядеть значительно ниже остальных, причина может быть связана не с обычной длиной пролета, а с изменением натяжения, крепления или положения опоры.
Влияние ветра
Ветер действует на воздушную линию не только в вертикальном, но и в горизонтальном направлении. Провод начинает отклоняться от своего обычного положения, а при порывах может заметно раскачиваться.
На длинных пролетах это особенно хорошо заметно. Несколько расположенных рядом проводов способны двигаться неодинаково, поскольку на каждый из них действует собственная комбинация сил.
Сильный ветер повышает механическую нагрузку на:
- проводники;
- места их крепления;
- изолирующие элементы;
- траверсы и другие элементы опор;
- сами опоры.
После продолжительной непогоды внешний вид линии иногда меняется. Если изменения сохраняются и после прекращения ветра, это уже более существенный повод для оценки состояния конструкции.
Почему опасны не только сильные порывы
Проблемы могут возникать и при длительном воздействии умеренного ветра. Повторяющиеся колебания создают циклические механические нагрузки. Со временем они способны отражаться на креплениях и других элементах линии.
Внешне такие процессы далеко не всегда заметны. По одной форме провода нельзя определить техническое состояние всей конструкции.
Снег и наледь
Зимой масса провода может существенно увеличиваться из-за отложений снега и льда. Особенно заметное влияние оказывает наледь, которая формирует дополнительный слой вокруг проводника.
Увеличение массы усиливает прогиб. Одновременно возрастает нагрузка на опоры и крепления.
Ситуация осложняется, когда обледенение сочетается с ветром. Покрытый льдом провод имеет большую площадь, на которую действует воздушный поток. В результате механическая нагрузка может заметно отличаться от обычных условий.
После исчезновения наледи провод обычно освобождается от дополнительного веса. Если прежняя геометрия пролета не восстановилась, причиной могут быть уже не погодные условия, а изменения отдельных элементов линии.
Состояние опор и положение провода
Провисание нельзя рассматривать отдельно от опор. Высота и взаимное положение точек крепления напрямую определяют геометрию пролета.
Опора может постепенно отклоняться от первоначального положения под воздействием грунта, ветра, механических нагрузок или общего износа. Даже сравнительно небольшое изменение положения верхней части конструкции способно отразиться на внешнем виде проводов.
Особого внимания требуют признаки, при которых:
- одна опора заметно наклонена относительно соседних;
- крепления располагаются необычно по сравнению с другими пролетами;
- несколько проводов изменили положение одновременно;
- один пролет выглядит значительно ниже соседних;
- после сильного ветра геометрия линии заметно изменилась.
Самостоятельно определять надежность опоры по внешнему виду не следует. У видимого наклона могут быть разные причины, а часть повреждений вообще не просматривается с земли.
Неравномерное провисание соседних проводов
На воздушной линии несколько проводов не обязаны образовывать совершенно одинаковые дуги. Различия могут объясняться конструкцией линии, расположением точек крепления и свойствами отдельных проводников.
Более важен характер изменений. Если один провод начал заметно отличаться от остальных, хотя раньше разницы не было, стоит обратить внимание на состояние пролета в целом.
Неравномерность может быть связана с изменением механического состояния крепления, локальной нагрузкой или другими причинами. Определить конкретную проблему только визуально невозможно.
Почему сравнение с соседним пролетом полезнее случайного наблюдения
Человек, который редко смотрит на воздушную линию, может принять обычный провес за неисправность. Сравнение с соседними участками дает больше информации.
Стоит обращать внимание не на абсолютную величину дуги, а на различия:
- между рядом расположенными пролетами;
- между проводами одной группы;
- между текущим и привычным положением линии;
- до и после сильной непогоды.
Такой подход помогает заметить изменение, но не заменяет профессиональной диагностики.
Когда провисание может представлять опасность
Главный риск связан не с самой дугой, а с уменьшением безопасного расстояния между проводом и окружающими объектами.
Опасная ситуация может возникать, если провод оказывается слишком близко к земле, крыше, ограждению, деревьям или другим конструкциям. Дополнительное движение при ветре способно еще сильнее уменьшить расстояние.
Особенно серьезно следует относиться к линии, положение которой внезапно изменилось. Причиной может быть повреждение опоры, крепления или самого проводника.
К настораживающим признакам относятся:
- необычно низкое положение провода;
- резкое изменение провеса за короткое время;
- сильная разница между соседними пролетами;
- заметный наклон опоры;
- свисающий или отделившийся элемент крепления;
- необычное пересечение или сближение проводов;
- следы повреждения после падения ветвей;
- провод, лежащий на конструкции, дереве или земле.
При подобных признаках линия должна рассматриваться как потенциально опасный объект. Приближаться к поврежденным проводам или пытаться самостоятельно менять их положение нельзя.
Растительность рядом с воздушными проводами
Деревья и крупные кустарники постепенно меняют окружающее пространство. Ветви, которые раньше находились далеко от линии, со временем способны приблизиться к ней.
Особенно заметной проблема становится при ветре. Раскачивающаяся ветка может попадать в зону расположения провода даже тогда, когда в спокойную погоду между ними сохраняется видимый промежуток.
После снегопада ветви дополнительно изгибаются под нагрузкой и могут опускаться ниже обычного.
Провисание провода и рост растительности способны усиливать друг друга как факторы риска: провод опускается при нагреве или дополнительной нагрузке, а ветви постепенно поднимаются и разрастаются.
Самостоятельная работа с деревьями непосредственно возле действующих воздушных линий может быть опасна. Здесь важна не бытовая оценка расстояния, а профессиональная организация работ.
Чем отличается постепенное изменение от внезапного
Медленные сезонные изменения чаще связаны с температурой и погодой. Они повторяются и обычно затрагивают несколько пролетов сходным образом.
Внезапное изменение выглядит иначе. Провод мог долго находиться в одном положении, а затем заметно опуститься после грозы, сильного ветра, падения ветки или другого события.
Такое изменение заслуживает большего внимания, особенно если одновременно появились дополнительные признаки:
- перекос элементов опоры;
- необычный наклон конструкции;
- поврежденные ветви рядом с линией;
- изменившееся положение одного из проводов;
- посторонние предметы на линии;
- следы механического воздействия.
Причина не всегда видна с земли, поэтому отсутствие очевидного повреждения не гарантирует исправность.
Почему нельзя оценивать линию только по фотографии
Фотография хорошо показывает общую геометрию пролета, но почти не дает информации о пространственных расстояниях. Перспектива способна создавать впечатление, что провод находится намного ближе к земле или крыше, чем в действительности.
Обратная ситуация тоже возможна: на снимке расстояние кажется достаточным, хотя в реальном пространстве оно значительно меньше.
Фотография также не показывает:
- фактическую высоту объектов;
- температуру проводника;
- механическое состояние креплений;
- состояние скрытых элементов;
- изменение положения под ветровой нагрузкой;
- электрические характеристики линии.
Снимок полезен для фиксации изменений во времени, но не для самостоятельного заключения о технической исправности.
Типичные ошибки при оценке провисания
Одна из распространенных ошибок — считать любой заметный провес признаком аварийного состояния. У воздушных проводов дугообразное положение является нормальным.
Не менее ошибочно считать линию исправной только потому, что провод не касается земли. Опасность может возникнуть намного раньше непосредственного контакта с поверхностью.
Также не стоит ориентироваться исключительно на субъективное ощущение: «раньше вроде было выше». Если линия вызывает сомнения, полезнее фиксировать заметные изменения и передавать информацию ответственным специалистам, чем пытаться самостоятельно определять допустимость положения.
Еще одна опасная ошибка — попытка подтянуть, приподнять или отвести провод подручными средствами. Воздушная линия является электротехническим объектом, и внешнее состояние не позволяет определить наличие напряжения или характер повреждения.
Что может оценить специалист
Профессиональная проверка отличается от бытового визуального осмотра тем, что рассматривает линию как единую механическую и электрическую систему.
При оценке могут иметь значение:
- тип и состояние проводника;
- характеристики пролета;
- фактическое положение точек крепления;
- состояние опор;
- состояние крепежных и изолирующих элементов;
- признаки механических повреждений;
- влияние окружающих конструкций и растительности;
- последствия погодных нагрузок;
- изменения по сравнению с проектным или эксплуатационным состоянием.
Именно сочетание этих данных позволяет понять, является ли наблюдаемая дуга нормальной особенностью линии или свидетельствует о нарушении.
Какие признаки удобнее отслеживать владельцу участка
Безопасное наблюдение не требует измерения провеса или самостоятельного приближения к проводам. Гораздо полезнее замечать очевидные изменения окружающей обстановки.
Имеет смысл обращать внимание на то, не появились ли:
- новый наклон опоры;
- существенно более низкое положение одного пролета;
- ветви, приблизившиеся к проводам;
- повреждения после сильного ветра;
- необычное положение отдельных элементов линии;
- резкое отличие одного участка от соседних.
Такое наблюдение помогает своевременно заметить изменение состояния, не превращая владельца участка в специалиста по воздушным линиям.
Почему сезонные наблюдения могут отличаться
Один и тот же пролет зимой и летом нередко выглядит по-разному. В холодную погоду провод сокращается и становится визуально более натянутым. В жаркую — удлиняется и опускается ниже.
Осенью дополнительное влияние оказывают продолжительные дожди и ветры, зимой — снег и обледенение, весной — подвижки грунта и последствия холодного периода. Летом заметнее тепловое удлинение.
Поэтому сравнивать две фотографии, сделанные в разные сезоны, без учета условий не всегда полезно. Более значимым признаком является необычное изменение относительно других проводов или соседних участков линии.
Провисание как часть работы всей конструкции
Воздушная линия представляет собой связанную систему. Провод передает механические нагрузки креплениям, крепления — опорам, а устойчивость опор зависит от их конструкции и основания. Изменение одного элемента может отразиться на геометрии всего пролета.
Провисание при этом выполняет роль видимого признака состояния системы, но не является самостоятельным диагнозом. Одинаковая на вид дуга может возникать по разным причинам, а серьезное повреждение иногда почти не меняет внешний вид линии.
Именно поэтому оценивать необходимо не отдельный изгиб провода, а совокупность признаков.
Когда ситуация требует особой осторожности
Повышенного внимания заслуживают любые резкие изменения после внешнего воздействия. Гроза, сильный ветер, падение дерева, удар техники по опоре или повреждение крепления способны изменить состояние линии за короткое время.
Если провод оказался на земле, на дереве, крыше, ограждении или другой конструкции, нельзя считать его безопасным независимо от внешнего вида. Также не следует приближаться к поврежденной опоре или свисающим элементам.
В подобных случаях основная задача владельца участка — не выяснить причину самостоятельно, а исключить опасное приближение людей к проблемному месту и передать информацию организации или специалистам, отвечающим за соответствующую линию.
Что важно помнить о провисании проводов
Плавная дуга между опорами является нормальной особенностью воздушных проводов. Ее величина не остается неизменной: она зависит от температуры, массы проводника, длины пролета, ветра, снега, наледи и состояния всей опорной конструкции.
Больше внимания заслуживает не сам факт провисания, а его изменение. Необычно низкий провод, резкая разница между соседними пролетами, наклон опоры, сближение с деревьями и конструкциями или последствия сильной непогоды могут указывать на необходимость профессиональной проверки.
Визуальное наблюдение позволяет заметить проблему, но не определить техническую исправность линии. Безопасная оценка строится на понимании общих признаков и своевременной передаче информации специалистам, а не на попытках самостоятельно регулировать натяжение или положение проводов.
